Kuglehaner

Fig.120丨2-delt gevindkuglehane

Mere

TilslutningGevindender (FF / FM)

Størrelse1/4"-3"

TrykPN63/40

MaterialeRustfrit stål 316 / PTFE

Datablad

Fig.120-2PC-BV Fig.120-2PC-BV-DE

IOM/Manual

120-IOM

Godkendelse

DOC-EU1935-FDA

3D

Fig.120D丨Unionskuglehane - affedtet

Mere

TilslutningUnionender (rørsvejsning)

Størrelse1/2", 1"

TrykPN63

MaterialeRustfrit stål 316 / PTFE

Datablad

Fig.120D

IOM/Manual

N/A

Godkendelse

DOC-EU1935-FDA

3D

N/A

Fig.125丨2-delt gevindkuglehane med ISO 5211

Mere

TilslutningGevindender

Størrelse1/4"-3"

TrykPN63/40

MaterialeRustfrit stål 316 / PTFE

MonteringsfladeISO 5211

Datablad

Fig.125-2PC-BV

IOM/Manual

125-IOM

Godkendelse

DOC-EU1935-FDA

3D

Fig.130丨3-delt heavy duty kuglehane

Mere

TilslutningGevind, stumpsvejsning, muffesvejsning, flanger, tri-clamp

StørrelseFuld gennemgang (FB): 1/4"–2" eller DN8–DN50;
Reduceret gennemgang (RB): 1/2"–2 1/2" eller DN15–DN65

TrykPN138 (2000 psi), PN103 (1500 psi)

MonteringsfladeBearbejdet ISO 5211 top; beslag og kobling kræves til automatisering

Datablad

Fig.130-3PC-BV

IOM/Manual

13X-IOM 13X-IOM-DE Pneu.13X-IOM

Godkendelse

DOC-EU1935-FDA Fig.130/131 TA-LUFT, ISO15848-1

3D

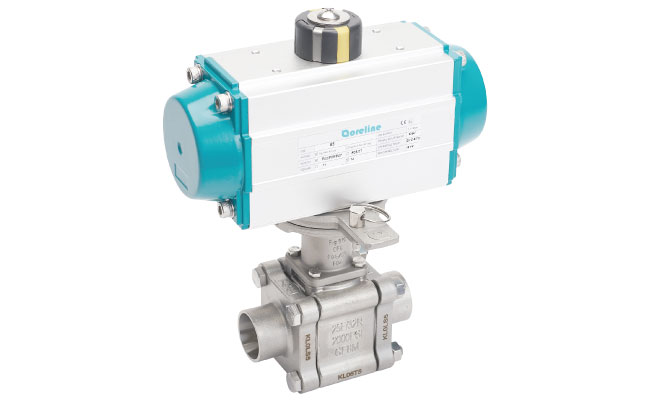

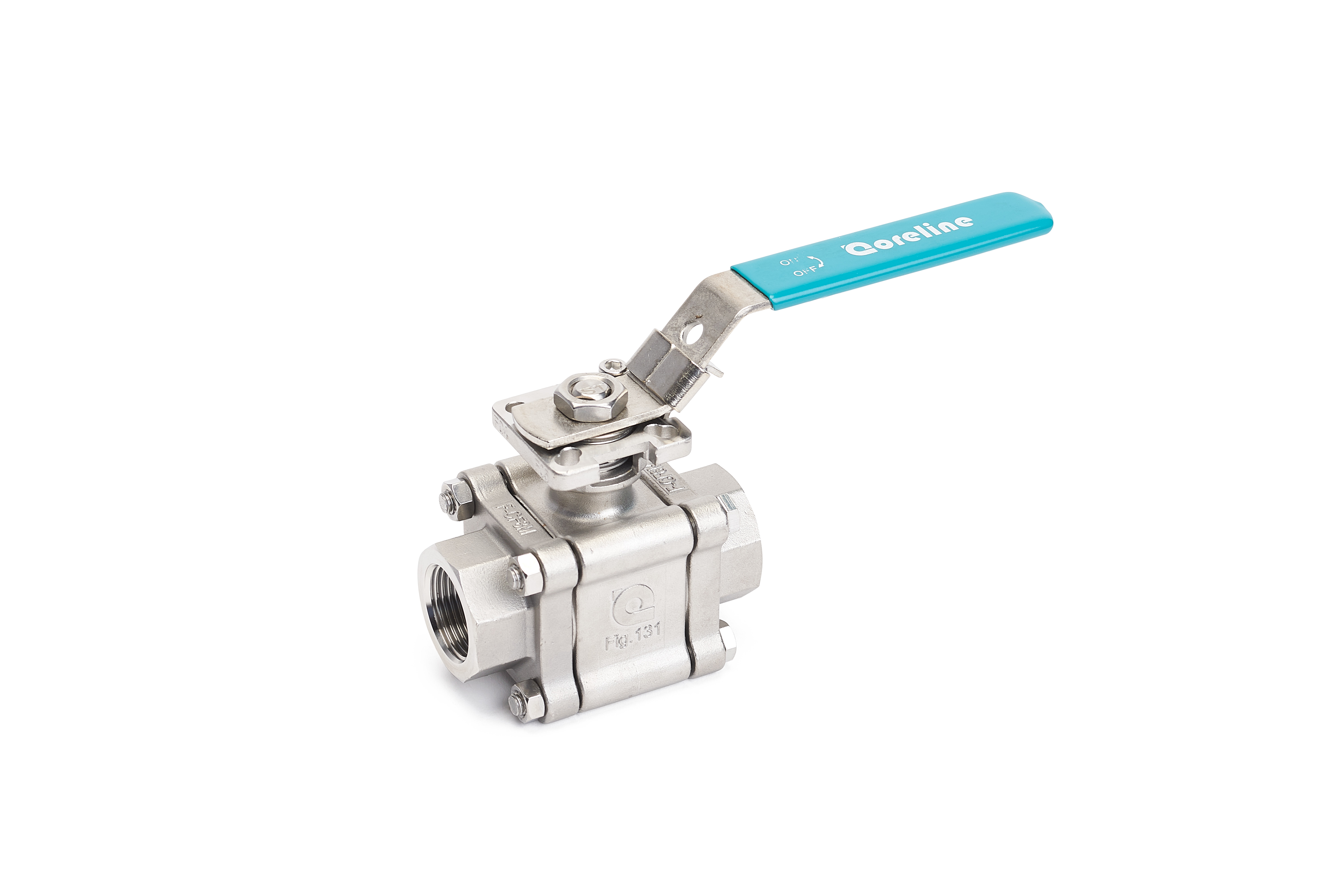

Fig.131丨3-delt heavy duty kuglehane med ISO5211

Mere

TilslutningGevind, stumpsvejsning, muffesvejsning, flange, tri-clamp

Størrelse1/2"–4" (DN15–DN100). Fuld gennemgang, reduceret gennemgang

TrykPN138 (2000 psi), PN103 (1500 psi), PN68 (1000 psi); PN40, PN16

MonteringsfladeISO 5211

Datablad

Fig.131-3PC-BV

IOM/Manual

13X-IOM 13X-IOM-DE Pneu.13X-IOM

Godkendelse

DOC-EU1935-FDA Fig.130/131 TA-LUFT, ISO15848-1

3D

Fig.130/131丨V-kugle til regulering

Mere

FunktionRegulering

VentiltypeFig.130, Fig.131

V-udskæring15°, 30°, 60°, 90°
Specialudskæring fås efter forespørgsel

MaterialeF316

Datablad

V-notch control ball valves

IOM/Manual

13X-IOM 13X-IOM-DE Pneu.13X-IOM

Godkendelse

DOC-EU1935-FDA Fig.130/131 TA-LUFT, ISO15848-1

3D

N/A

Fig.13F丨3-delt firesafe kuglehane

Mere

TilslutningGevind, stumpsvejsning, muffesvejsning

Størrelse1/2"–4" (DN15–DN100); reduceret gennemgang, fuld gennemgang

TrykPN103, PN69

MonteringsfladeISO 5211

GodkendelseAPI 607 / ISO 10497 firesafe

Datablad

Coreline-Firesafe-BV

IOM/Manual

13X-IOM 13X-IOM-DE Pneu.13X-IOM

Godkendelse

DOC-EU1935-FDA Fig.13F/15F firesafe certificates

3D

N/A

Fig.135丨3-delt kuglehane med ISO 5211

Mere

TilslutningGevind, stumpsvejsning, muffesvejsning, flange, tri-clamp

Størrelse1/2"–4" (DN15–DN100)

TrykGevind-/BW-ender: 1/2"–2": PN63; 2 1/2"–4": PN40
Flangeender: PN40/PN16

MonteringsfladeISO 5211

Datablad

Fig.135-BV Fig.135-BV-DE

IOM/Manual

13X-IOM 13X-IOM-DE Pneu.13X-IOM

Godkendelse

DOC-EU1935-FDA

3D

Fig.150丨2-delt flange kuglehane

Mere

TilslutningFlanger PN16/40, ANSI 150

StørrelseDN15-DN200

ByggemålPN16/40 - EN 558 serie 27
ANSI 150 - ASME B16.10

SædePTFE med 25 % kulstof. PTFE, TFM 1600 fås på forespørgsel

MonteringsfladeISO 5211

Datablad

Fig.150-2PC-BV

IOM/Manual

150-IOM

Godkendelse

DOC-EU1935-FDA Fig.13F/15F firesafe certificates

3D

Fig.151丨2-delt flange kuglehane - lang byggemål

Mere

TilslutningFlanger PN16/40

StørrelseDN15-DN150

ByggemålDIN 3202 F1 / BS EN 558-1 R1

SædePTFE med 25 % kulstof. PTFE, TFM 1600 fås på forespørgsel

MonteringsfladeISO 5211

Datablad

Fig.151-2PC-BV

IOM/Manual

150-IOM

Godkendelse

DOC-EU1935-FDA Fig.13F/15F firesafe certificates

3D

N/A

Fig.161丨3-vejs gevindkuglehane

Mere

TilslutningGevindender

Port3-vejs; L-port, T-port

Størrelse1/2"–2"

TrykPN63 (1000 psi)

MonteringsfladeISO 5211

Datablad

Fig.161-3way-BV

IOM/Manual

N/A

Godkendelse

DOC-EU1935-FDA

3D

Fig.165丨3- og 4-vejs gevindkuglehaner

Mere

TilslutningFlanger, gevind, stumpsvejsning

Port3-vejs, 4-vejs; L-port, T-port, X-port, I-port

StørrelseDN15–DN100

TrykPN16, PN40, PN63

MonteringsfladeISO 5211

Datablad

Fig.165-BV

IOM/Manual

165-IOM

Godkendelse

DOC-EU1935-FDA Fig.165 TA-LUFT, ISO15848-1

3D

Fig.170丨Wafer kuglehane med ISO5211

Mere

TilslutningWafer-type med gevindhuller, PN40/PN16

StørrelseDN15-DN100

TrykPN40/PN16

MaterialeRustfrit stål 316 / PTFE, kulstofstål / PTFE

MonteringsfladeISO5211

Datablad

Fig.170-BV

IOM/Manual

N/A

Godkendelse

DOC-EU1935-FDA

3D

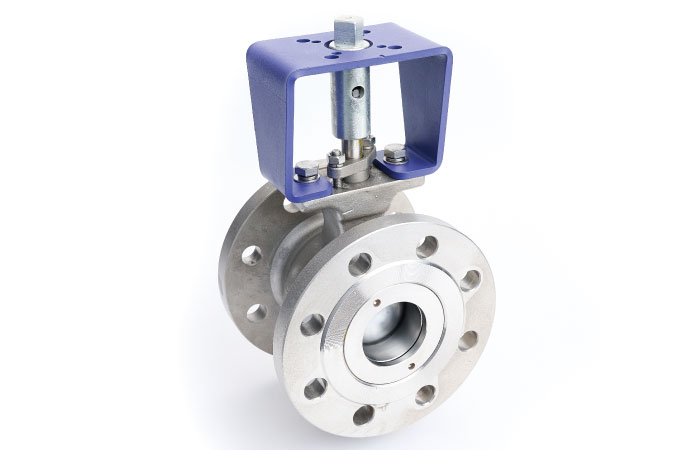

Fig.15J/17J丨V-port segmentkuglehane

Mere

TilslutningFig.15J: flange
Fig.17J: wafer

StørrelseFig.15J: DN25-DN500
Fig.17J: DN25-DN250

TrykPN10/16/25/40/63; ANSI 150/300

Tætning304/316 + STL, DEVLON, PCTFE, PEEK

Datablad

Fig.15J-17J

IOM/Manual

N/A

Godkendelse

N/A

3D

N/A

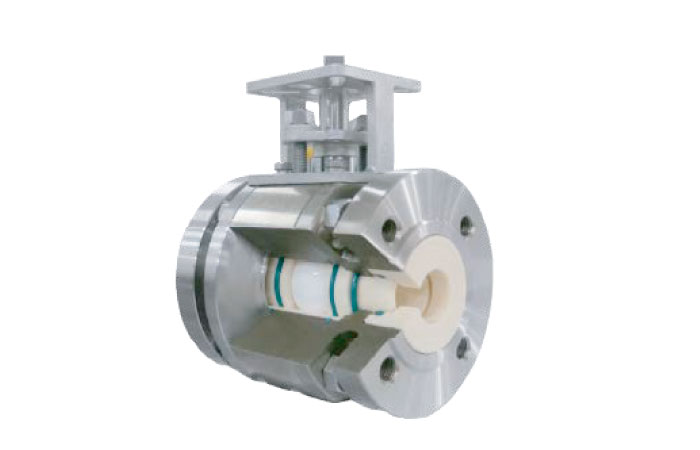

Fig.15H丨Keramisk kuglehane

Mere

StørrelseDN15–DN300

TrykPN16

MaterialerHus/ender: rustfrit stål
Kugle: keramisk

Datablad

Fig.15H

IOM/Manual

N/A

Godkendelse

N/A

3D

N/A

Fig.180丨Fuldsvejst kuglehane

Mere

StørrelseDN15–DN400

GennemgangFuld gennemgang, reduceret gennemgang

TrykDN15–DN100: 40 bar
DN125–DN400: 25 bar

Temperaturområde-20~+200 ℃ (ikke egnet til damp)

TilslutningStumpsvejsning, gevind BSPP, flanger

Datablad

Fig.180-BV

IOM/Manual

N/A

Godkendelse

N/A

3D
